除塵器進風口選擇方式
添加時間：2025-08-14 | 文章錄入：秩名 | 文章來源：原創
在脈沖布袋除塵器的設計中，進風口的位置和方式選擇直接影響氣流分布的均勻性、除塵效率以及濾袋的使用壽命。合理的進風口設計能夠減少氣流對濾袋的沖刷、降低局部粉塵堆積風險，并優化清灰效果。以下是具體的選擇原則和優化建議：
一、進風口位置選擇 1. 上部進風（頂部進風）
特點：
氣流從除塵器頂部進入，向下流動至濾袋區域。
適用于粉塵濃度較低、顆粒較細的工況（如煙氣凈化）。
優點：
結構簡單，易于布置。
粉塵在重力作用下自然沉降，減少濾袋負荷。
缺點：
若氣流分布不均，可能導致濾袋上部磨損。
大顆粒粉塵易在灰斗內堆積，需加強清灰。
2. 中部進風（側向進風）
特點：
氣流從箱體側面進入，通過導流板或均風裝置分配至濾袋區域。
適用于中等粉塵濃度、顆粒適中的工況（如焦爐、鑄造）。
優點*：
氣流分配相對均勻，可減少局部高速氣流對濾袋的沖擊。
結合導流板設計，能有效預分離部分大顆粒粉塵。
缺點：
需要精確設計導流板角度和間距，否則可能形成渦流。
3. 下部進風（底部進風）
特點：
氣流從灰斗或底部進入，向上流經濾袋區域。
適用于高濃度、大顆粒粉塵（如礦山破碎、建材行業）。
優點：
粉塵在灰斗內預沉降，降低濾袋負荷。
氣流自下而上流動，可減少濾袋底部磨損。
缺點：
灰斗易積灰，需加強清灰或設置振打裝置。
若粉塵粘性高，可能堵塞灰斗排灰口。
二、進風方式選擇 1. 水平進風*
適用場景：
空間受限或需要與管道平直連接的場合。
優化措施：
在進風口內設置導流板或均風柵格，避免氣流直沖濾袋。
延長進風管長度，使氣流穩定后再進入箱體。
2. 切向進風（旋風式進風）
適用場景：
含大顆粒粉塵的工況（如木工、金屬打磨）。
優化措施：
利用離心力使大顆粒粉塵預分離至灰斗。
配合旋風分離結構，降低濾袋負荷。
3. 導流板進風
適用場景：
對氣流均勻性要求高的工況（如高精度過濾）。
優化措施：
設置多級導流板，逐級分配氣流。
導流板角度建議為 15°~30°，間距為濾袋直徑的 1.2~1.5倍。
4. 垂直進風（頂部或底部）
適用場景：
需要簡化結構或處理高溫煙氣的工況。
優化措施：
頂部進風時增設均風罩；底部進風時擴大灰斗容積。
三、關鍵設計原則
1. 均勻氣流分布
保證氣流均勻性，要求各濾袋區域風速偏差不超過 ±15%。
采用 漸擴式進風通道 或 蜂窩狀均風板，避免高速氣流直接沖擊濾袋。
2. 預除塵設計

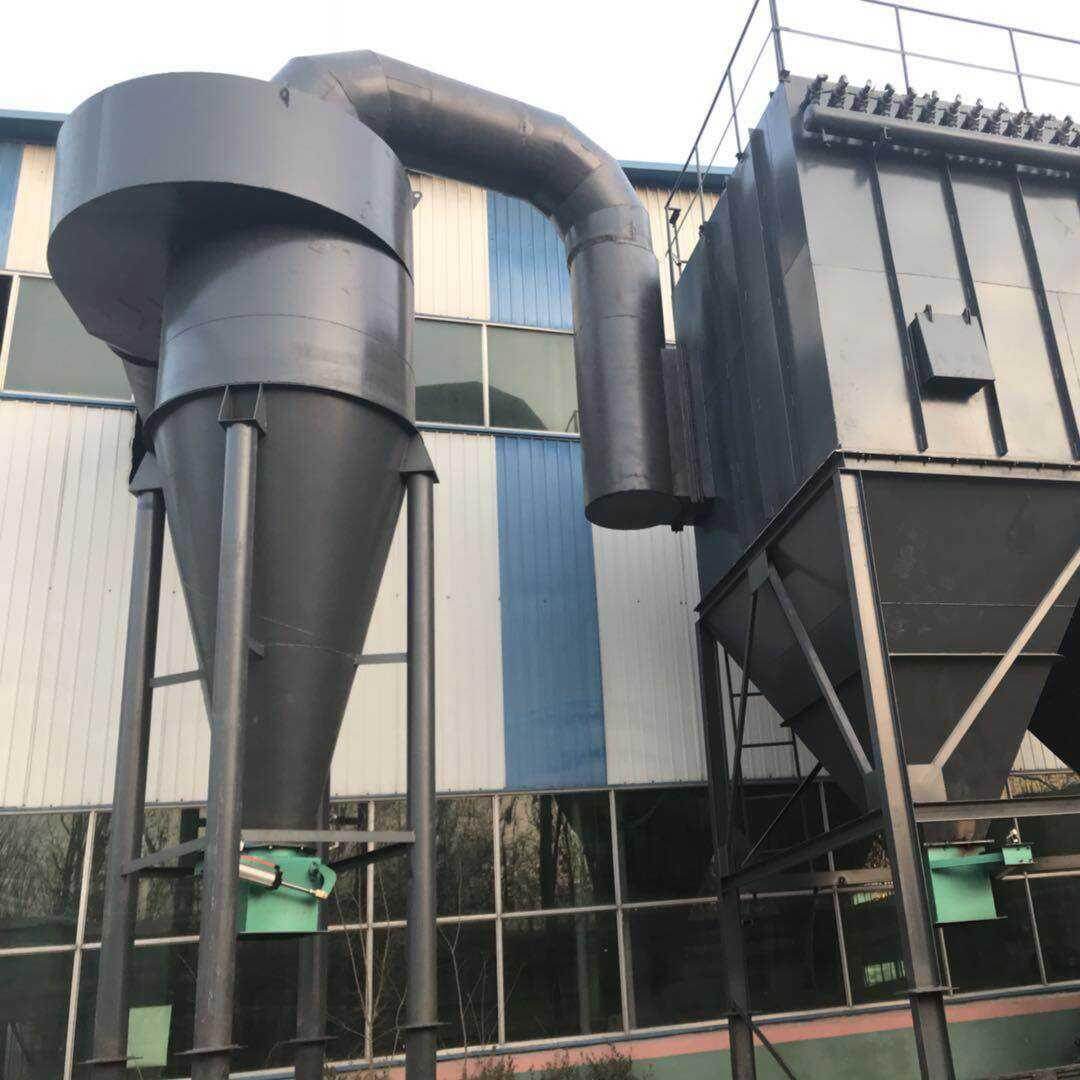

對高濃度粉塵，在進風口前增設重力沉降室或 旋風預分離器，減少濾袋負荷。
3. 防磨損與防積灰
進風口內壁襯耐磨材料（如陶瓷貼片）。
灰斗傾斜角度應≥ **60°**，避免粉塵堆積。
4. 與濾袋布局匹配
濾袋排列需與進風方向垂直或錯開，避免氣流“短路”。
濾袋間距建議為 50~80mm，確保清灰效果和維修空間。
四、實際應用建議
低濃度、細粉塵：優先選擇 上部進風+導流板，搭配垂直濾袋布局。
高濃度、大顆粒：采用 下部進風+切向?qū)Я?，結合旋風預分離結構。
高溫煙氣：選擇 中部側向進風，避免熱氣流直接沖擊濾袋。
五、驗證與調整
1. 現場測試：
安裝后測量各區域風速，調整導流板角度或均風裝置。
2. 壓差監測：
觀察不同進風方式下的壓差變化，優化清灰周期。
3. 粉塵沉降試驗：
檢查灰斗積灰情況，必要時增加振打或流化裝置。
通過合理選擇進風口位置和方式，并結合系統化設計，可顯著提升脈沖布袋除塵器的運行效率和濾袋壽命，同時降低能耗和維護成本。
一、進風口位置選擇 1. 上部進風（頂部進風）
特點：
氣流從除塵器頂部進入，向下流動至濾袋區域。
適用于粉塵濃度較低、顆粒較細的工況（如煙氣凈化）。
優點：
結構簡單，易于布置。
粉塵在重力作用下自然沉降，減少濾袋負荷。
缺點：
若氣流分布不均，可能導致濾袋上部磨損。
大顆粒粉塵易在灰斗內堆積，需加強清灰。
2. 中部進風（側向進風）
特點：
氣流從箱體側面進入，通過導流板或均風裝置分配至濾袋區域。
適用于中等粉塵濃度、顆粒適中的工況（如焦爐、鑄造）。
優點*：
氣流分配相對均勻，可減少局部高速氣流對濾袋的沖擊。
結合導流板設計，能有效預分離部分大顆粒粉塵。
缺點：
需要精確設計導流板角度和間距，否則可能形成渦流。
3. 下部進風（底部進風）
特點：
氣流從灰斗或底部進入，向上流經濾袋區域。
適用于高濃度、大顆粒粉塵（如礦山破碎、建材行業）。
優點：
粉塵在灰斗內預沉降，降低濾袋負荷。
氣流自下而上流動，可減少濾袋底部磨損。
缺點：
灰斗易積灰，需加強清灰或設置振打裝置。
若粉塵粘性高，可能堵塞灰斗排灰口。
二、進風方式選擇 1. 水平進風*
適用場景：
空間受限或需要與管道平直連接的場合。
優化措施：
在進風口內設置導流板或均風柵格，避免氣流直沖濾袋。
延長進風管長度，使氣流穩定后再進入箱體。
2. 切向進風（旋風式進風）
適用場景：
含大顆粒粉塵的工況（如木工、金屬打磨）。
優化措施：
利用離心力使大顆粒粉塵預分離至灰斗。
配合旋風分離結構，降低濾袋負荷。
3. 導流板進風
適用場景：
對氣流均勻性要求高的工況（如高精度過濾）。
優化措施：
設置多級導流板，逐級分配氣流。
導流板角度建議為 15°~30°，間距為濾袋直徑的 1.2~1.5倍。
4. 垂直進風（頂部或底部）
適用場景：
需要簡化結構或處理高溫煙氣的工況。
優化措施：
頂部進風時增設均風罩；底部進風時擴大灰斗容積。
三、關鍵設計原則
1. 均勻氣流分布
保證氣流均勻性，要求各濾袋區域風速偏差不超過 ±15%。
采用 漸擴式進風通道 或 蜂窩狀均風板，避免高速氣流直接沖擊濾袋。
2. 預除塵設計
對高濃度粉塵，在進風口前增設重力沉降室或 旋風預分離器，減少濾袋負荷。
3. 防磨損與防積灰
進風口內壁襯耐磨材料（如陶瓷貼片）。
灰斗傾斜角度應≥ **60°**，避免粉塵堆積。
4. 與濾袋布局匹配
濾袋排列需與進風方向垂直或錯開，避免氣流“短路”。
濾袋間距建議為 50~80mm，確保清灰效果和維修空間。
四、實際應用建議
低濃度、細粉塵：優先選擇 上部進風+導流板，搭配垂直濾袋布局。
高濃度、大顆粒：采用 下部進風+切向?qū)Я?，結合旋風預分離結構。
高溫煙氣：選擇 中部側向進風，避免熱氣流直接沖擊濾袋。
五、驗證與調整
1. 現場測試：
安裝后測量各區域風速，調整導流板角度或均風裝置。
2. 壓差監測：
觀察不同進風方式下的壓差變化，優化清灰周期。
3. 粉塵沉降試驗：
檢查灰斗積灰情況，必要時增加振打或流化裝置。
通過合理選擇進風口位置和方式，并結合系統化設計，可顯著提升脈沖布袋除塵器的運行效率和濾袋壽命，同時降低能耗和維護成本。
