除塵布袋骨架整體制作要求
添加時間：2025-08-01 | 文章錄入：本站 | 文章來源：原創
要讓布袋和骨架在布袋除塵器中成為整體，從而顯著提高除塵效率、延長濾袋壽命并降低運行阻力，需要從加工制作的每一個環節精細把控。以下是從加工制作角度出發的關鍵措施：

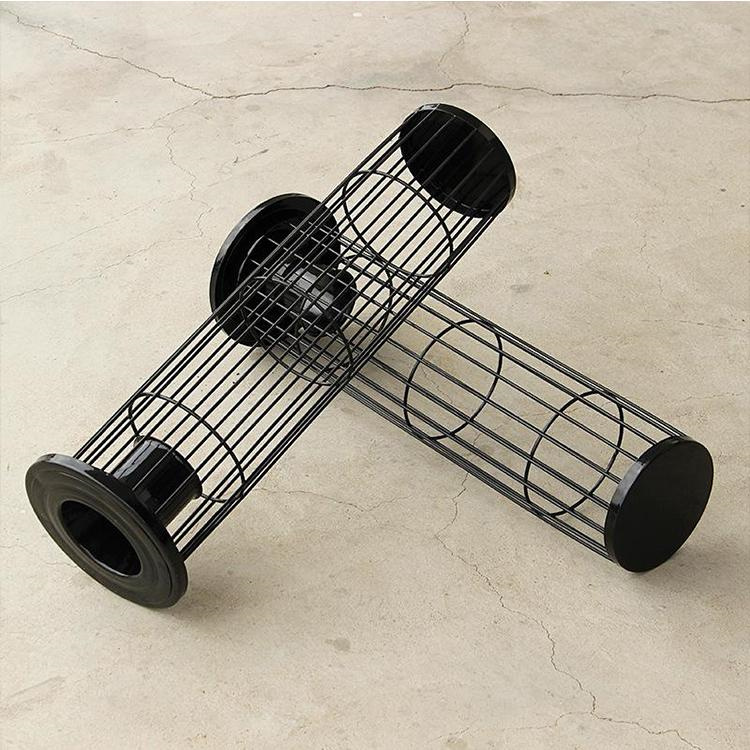

一、 骨架制作精度是基礎
1. 尺寸精度嚴格控制：
直徑公差：骨架的外徑公差必須嚴格控制（通常要求在±0.5mm以內，甚至更嚴）。必須與濾袋內徑精確匹配，確保既不過緊導致安裝困難和磨損，也不過松導致濾袋在反吹時過度變形、塌陷或與骨架碰撞摩擦。
長度公差：確保骨架長度與濾袋長度匹配，過長會頂破袋底，過短會導致袋口或袋底支撐不足、變形。
直線度/垂直度：骨架整體必須筆直，避免彎曲。否則安裝困難，運行時濾袋受力不均，局部過度拉伸或擠壓磨損。
圓度至關重要：
骨架橫截面必須盡可能接近正圓形。橢圓度過大會導致濾袋在長軸方向繃緊、在短軸方向松弛褶皺，清灰時松弛部分劇烈拍打骨架，造成嚴重磨損（稱為“拍打磨損”）。應采用高精度卷圓設備和矯圓工藝。
3. 焊接質量與表面處理：
光滑無毛刺：所有焊點必須飽滿、牢固、光滑。焊渣、焊瘤、尖刺必須徹底清除（打磨、拋光）。任何銳邊毛刺都是割傷濾袋的“刀口”。
表面光潔度：骨架表面應進行防腐處理（如有機硅噴涂、鍍鋅、特氟龍噴涂等），處理后的涂層必須均勻、致密、光滑，減少與濾袋的摩擦系數。處理前需進行徹底的除油除銹（磷化或噴砂）。
涂層附著力：涂層必須具有優異的附著力，確保在運輸、安裝和長期運行中不剝落。剝落的涂層顆粒會成為磨料，加劇濾袋磨損。
4. 結構強度與穩定性：
豎筋和支撐環（環筋）的直徑、數量和分布需合理設計，確保骨架有足夠的徑向剛度抵抗濾袋在過濾壓差下的收縮力，以及軸向剛度抵抗安裝和反吹時的沖擊力，防止骨架彎曲或變形。
焊接點必須牢固，避免脫焊導致支撐環移位或豎筋歪斜。

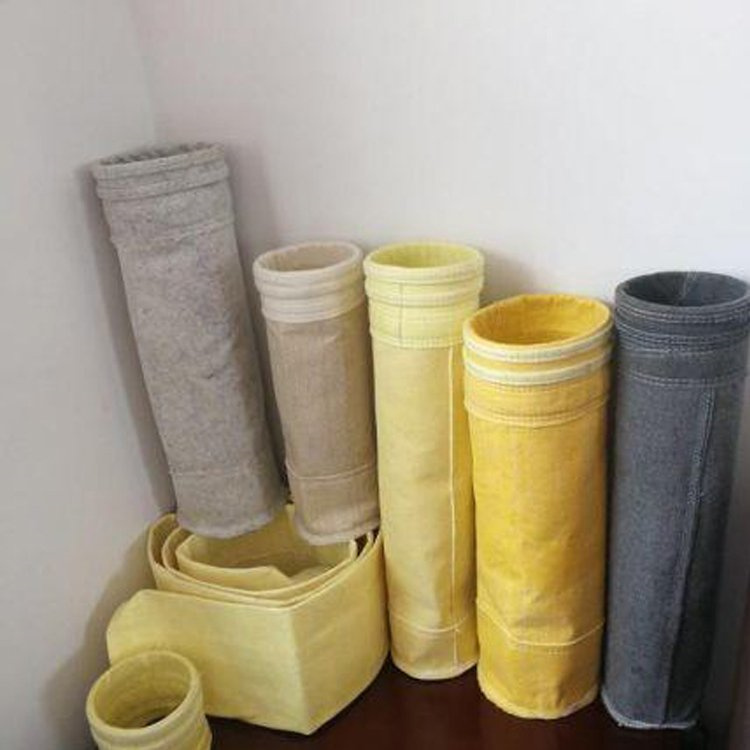

二、 濾袋制作工藝是關鍵
1. 精確的尺寸控制：
內徑公差：濾袋的內徑公差同樣需要嚴格控制（通常±1mm或更嚴），必須與骨架外徑設計公差相匹配。
長度公差：確保濾袋長度與骨架長度及除塵器花板孔間距精確匹配。
袋口設計與制作：
密封性： 袋口結構（如彈簧漲圈、法蘭墊片、卡箍等）必須設計合理，制作精良，確保與花板孔形成可靠、無泄漏的密封。粉塵泄漏會直接降低效率并磨損相鄰濾袋。
牢固性：袋口縫線必須牢固，縫制方式能承受安裝張力和運行中的振動。
與骨架匹配 袋口設計需考慮與骨架頂部的配合，確保骨架頂部能有效支撐袋口，防止袋口塌陷或過度變形。
3. 袋底設計與加固：
袋底是磨損高發區。應采用加固設計（如雙層縫合、增加耐磨層、特殊包邊）和更牢固的縫制方式（如三針縫制、熱熔）。
袋底形狀（平底、圓形底）需與骨架底部設計匹配，避免懸空或過度拉伸。
4. 縫制工藝精益求精：
線材選擇： 使用高強度、耐磨、耐溫、耐化學腐蝕的縫紉線（如PTFE線、芳綸線、PPS線），其性能需與濾料匹配甚至更優。
針腳密度與方式： 采用合適的針腳密度（不能過疏或過密）和縫制方式（如鎖縫、鏈縫）。針腳過疏強度不足，過密會損傷濾料纖維。
無跳針斷線：嚴格質量控制，杜絕跳針、斷線、線頭過長等問題。
縫線軌跡：縫線應平直、均勻，避免歪斜或扭曲導致濾袋受力不均。關鍵部位（如袋口、袋底、拼接縫）的縫制需格外注意。
5.濾料處理與定型：
熱定型：對某些濾料（尤其是針刺氈）進行精確的熱定型處理，穩定其尺寸，減少運行中的收縮，防止因收縮導致濾袋緊繃在骨架上加劇磨損或松弛產生褶皺。
表面處理： 根據需求進行燒毛、壓光、覆膜、浸漬等處理，這些處理本身需均勻，且不能影響縫制區域的強度和密封性。
三、 完美結合的核心：匹配性與裝配
1. 嚴格的尺寸配對：

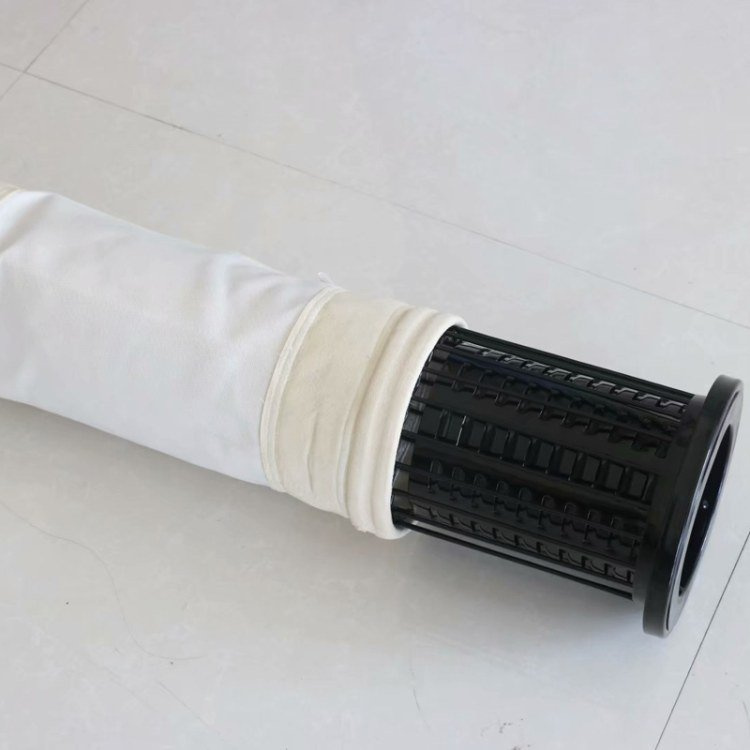

在出廠前或安裝前，應進行濾袋與骨架的預配合檢查。確保每一套（袋+架）都能順暢安裝，配合松緊度符合設計要求（通常要求能輕松插入，無卡滯；提起骨架時濾袋無滑落；輕搖時濾袋與骨架有輕微間隙但不松垮）。建立配對檔案更佳。
2. 裝配工藝規范：
安裝工具： 使用專用的濾袋安裝工具（如帶保護套的安裝桿），嚴禁直接踩踏、硬拽或用銳器輔助安裝。
操作規范：安裝人員需培訓，操作輕柔。安裝時先裝骨架（確保垂直），再將濾袋垂直、順暢地套入骨架，避免扭曲、折疊或強行拖拽。最后確保袋口與花板密封到位。
環境清潔：安裝現場保持清潔，防止灰塵、雜物進入濾袋內部或袋籠縫隙。
四、 提高整體效率的附加制作考量
1. 骨架頂部保護：
在骨架頂部加裝文丘里管（引射器）或保護蓋，既能改善清灰時氣流分布，提高清灰效率，又能防止骨架頂部尖銳邊緣磨損袋口。
2. 骨架底部設計：
骨架底部采用合理的結構（如閉合圓環、球形底帽），避免尖銳端頭刺穿袋底，并提供良好支撐。
3. 濾袋防癟環（內襯）：
對于長濾袋或需要特殊支撐的情況，可在濾袋內部特定位置縫制或內置防癟環（通常為柔性材料），與骨架配合，在清灰時提供額外支撐，防止濾袋中部過度塌陷、粘連。
4. 材料相容性：
確保骨架材料（鋼材、涂層）與濾料、縫線以及處理的煙氣成分（溫度、腐蝕性）相容，避免因腐蝕、高溫氧化等原因?qū)е鹿羌苁Щ蛭廴緸V袋。
使布袋和骨架成為完美的整體，核心在于極致的精度控制（尺寸、圓度）、卓越的表面質量（光滑無毛刺）、堅固可靠的結構（骨架強度、濾袋縫制）、以及精準的匹配與規范的裝配。
通過在這些加工制作環節的精益求精，才能最大程度地減少濾袋與骨架之間的有害摩擦、碰撞和應力集中，確保濾袋在過濾和清灰過程中始終能順暢、穩定地工作，從而顯著提高布袋除塵器的運行效率（高除塵效率、低運行阻力）、濾袋使用壽命和設備可靠性。
一、 骨架制作精度是基礎
1. 尺寸精度嚴格控制：
直徑公差：骨架的外徑公差必須嚴格控制（通常要求在±0.5mm以內，甚至更嚴）。必須與濾袋內徑精確匹配，確保既不過緊導致安裝困難和磨損，也不過松導致濾袋在反吹時過度變形、塌陷或與骨架碰撞摩擦。
長度公差：確保骨架長度與濾袋長度匹配，過長會頂破袋底，過短會導致袋口或袋底支撐不足、變形。
直線度/垂直度：骨架整體必須筆直，避免彎曲。否則安裝困難，運行時濾袋受力不均，局部過度拉伸或擠壓磨損。
圓度至關重要：
骨架橫截面必須盡可能接近正圓形。橢圓度過大會導致濾袋在長軸方向繃緊、在短軸方向松弛褶皺，清灰時松弛部分劇烈拍打骨架，造成嚴重磨損（稱為“拍打磨損”）。應采用高精度卷圓設備和矯圓工藝。
3. 焊接質量與表面處理：
光滑無毛刺：所有焊點必須飽滿、牢固、光滑。焊渣、焊瘤、尖刺必須徹底清除（打磨、拋光）。任何銳邊毛刺都是割傷濾袋的“刀口”。
表面光潔度：骨架表面應進行防腐處理（如有機硅噴涂、鍍鋅、特氟龍噴涂等），處理后的涂層必須均勻、致密、光滑，減少與濾袋的摩擦系數。處理前需進行徹底的除油除銹（磷化或噴砂）。
涂層附著力：涂層必須具有優異的附著力，確保在運輸、安裝和長期運行中不剝落。剝落的涂層顆粒會成為磨料，加劇濾袋磨損。
4. 結構強度與穩定性：
豎筋和支撐環（環筋）的直徑、數量和分布需合理設計，確保骨架有足夠的徑向剛度抵抗濾袋在過濾壓差下的收縮力，以及軸向剛度抵抗安裝和反吹時的沖擊力，防止骨架彎曲或變形。
焊接點必須牢固，避免脫焊導致支撐環移位或豎筋歪斜。
二、 濾袋制作工藝是關鍵
1. 精確的尺寸控制：
內徑公差：濾袋的內徑公差同樣需要嚴格控制（通常±1mm或更嚴），必須與骨架外徑設計公差相匹配。
長度公差：確保濾袋長度與骨架長度及除塵器花板孔間距精確匹配。
袋口設計與制作：
密封性： 袋口結構（如彈簧漲圈、法蘭墊片、卡箍等）必須設計合理，制作精良，確保與花板孔形成可靠、無泄漏的密封。粉塵泄漏會直接降低效率并磨損相鄰濾袋。
牢固性：袋口縫線必須牢固，縫制方式能承受安裝張力和運行中的振動。
與骨架匹配 袋口設計需考慮與骨架頂部的配合，確保骨架頂部能有效支撐袋口，防止袋口塌陷或過度變形。
3. 袋底設計與加固：
袋底是磨損高發區。應采用加固設計（如雙層縫合、增加耐磨層、特殊包邊）和更牢固的縫制方式（如三針縫制、熱熔）。
袋底形狀（平底、圓形底）需與骨架底部設計匹配，避免懸空或過度拉伸。
4. 縫制工藝精益求精：
線材選擇： 使用高強度、耐磨、耐溫、耐化學腐蝕的縫紉線（如PTFE線、芳綸線、PPS線），其性能需與濾料匹配甚至更優。
針腳密度與方式： 采用合適的針腳密度（不能過疏或過密）和縫制方式（如鎖縫、鏈縫）。針腳過疏強度不足，過密會損傷濾料纖維。
無跳針斷線：嚴格質量控制，杜絕跳針、斷線、線頭過長等問題。
縫線軌跡：縫線應平直、均勻，避免歪斜或扭曲導致濾袋受力不均。關鍵部位（如袋口、袋底、拼接縫）的縫制需格外注意。
5.濾料處理與定型：
熱定型：對某些濾料（尤其是針刺氈）進行精確的熱定型處理，穩定其尺寸，減少運行中的收縮，防止因收縮導致濾袋緊繃在骨架上加劇磨損或松弛產生褶皺。
表面處理： 根據需求進行燒毛、壓光、覆膜、浸漬等處理，這些處理本身需均勻，且不能影響縫制區域的強度和密封性。
三、 完美結合的核心：匹配性與裝配
1. 嚴格的尺寸配對：
在出廠前或安裝前，應進行濾袋與骨架的預配合檢查。確保每一套（袋+架）都能順暢安裝，配合松緊度符合設計要求（通常要求能輕松插入，無卡滯；提起骨架時濾袋無滑落；輕搖時濾袋與骨架有輕微間隙但不松垮）。建立配對檔案更佳。
2. 裝配工藝規范：
安裝工具： 使用專用的濾袋安裝工具（如帶保護套的安裝桿），嚴禁直接踩踏、硬拽或用銳器輔助安裝。
操作規范：安裝人員需培訓，操作輕柔。安裝時先裝骨架（確保垂直），再將濾袋垂直、順暢地套入骨架，避免扭曲、折疊或強行拖拽。最后確保袋口與花板密封到位。
環境清潔：安裝現場保持清潔，防止灰塵、雜物進入濾袋內部或袋籠縫隙。
四、 提高整體效率的附加制作考量
1. 骨架頂部保護：
在骨架頂部加裝文丘里管（引射器）或保護蓋，既能改善清灰時氣流分布，提高清灰效率，又能防止骨架頂部尖銳邊緣磨損袋口。
2. 骨架底部設計：
骨架底部采用合理的結構（如閉合圓環、球形底帽），避免尖銳端頭刺穿袋底，并提供良好支撐。
3. 濾袋防癟環（內襯）：
對于長濾袋或需要特殊支撐的情況，可在濾袋內部特定位置縫制或內置防癟環（通常為柔性材料），與骨架配合，在清灰時提供額外支撐，防止濾袋中部過度塌陷、粘連。
4. 材料相容性：
確保骨架材料（鋼材、涂層）與濾料、縫線以及處理的煙氣成分（溫度、腐蝕性）相容，避免因腐蝕、高溫氧化等原因?qū)е鹿羌苁Щ蛭廴緸V袋。
使布袋和骨架成為完美的整體，核心在于極致的精度控制（尺寸、圓度）、卓越的表面質量（光滑無毛刺）、堅固可靠的結構（骨架強度、濾袋縫制）、以及精準的匹配與規范的裝配。
通過在這些加工制作環節的精益求精，才能最大程度地減少濾袋與骨架之間的有害摩擦、碰撞和應力集中，確保濾袋在過濾和清灰過程中始終能順暢、穩定地工作，從而顯著提高布袋除塵器的運行效率（高除塵效率、低運行阻力）、濾袋使用壽命和設備可靠性。
