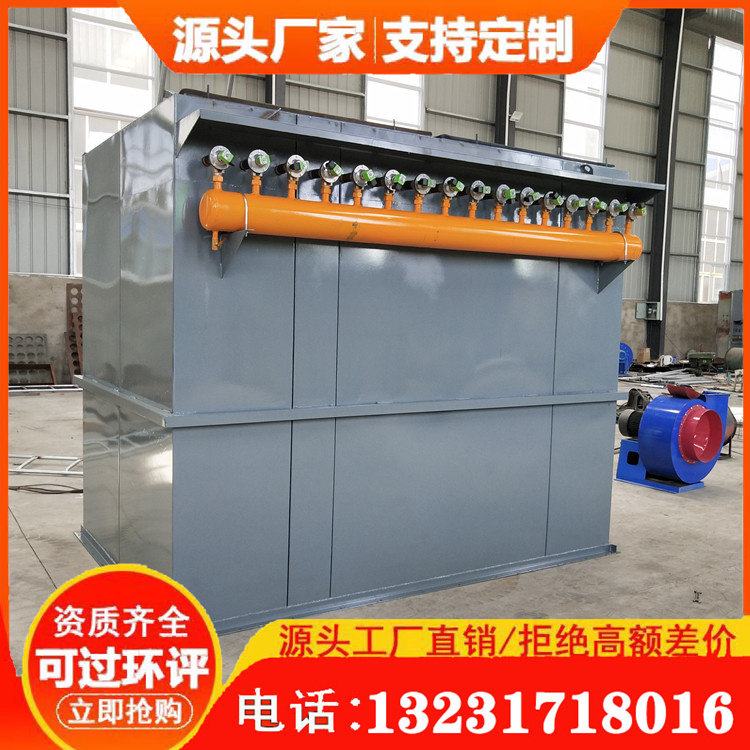

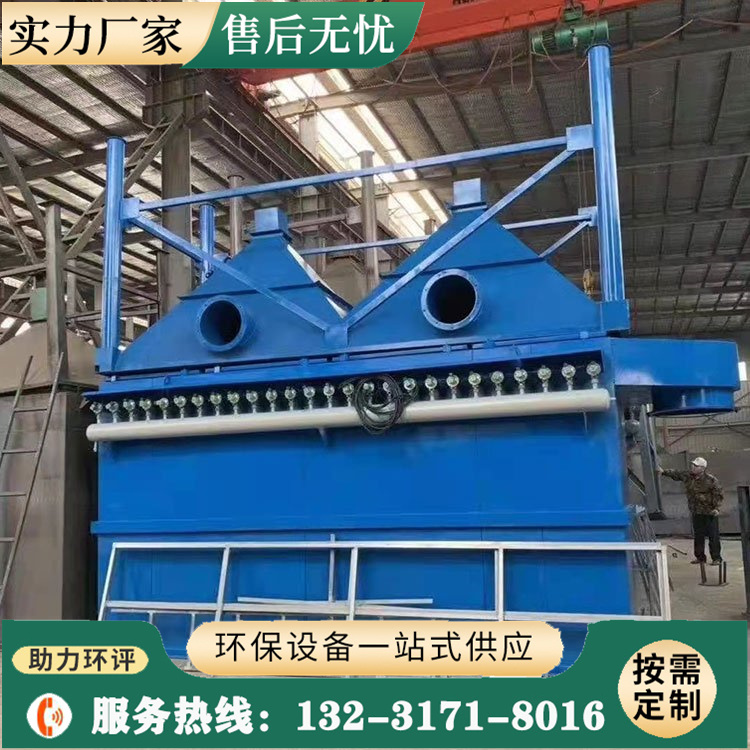

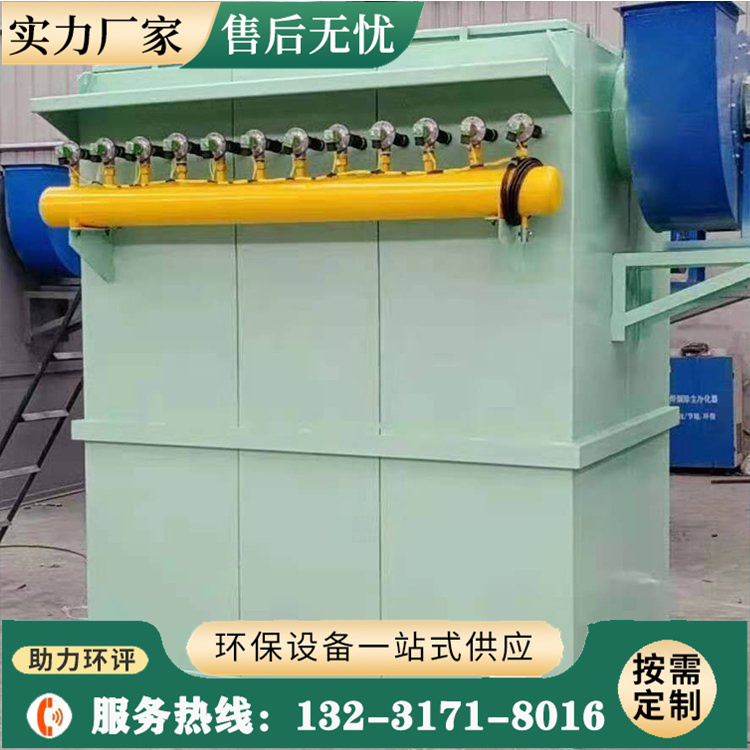

脈沖布袋除塵器內置旁路設置規范
添加時間：2025-11-07 | 文章錄入：秩名 | 文章來源：原創
脈沖布袋除塵器內置旁路系統的設置規范涉及安全、效率和設備保護。以下是一套通用的、基于工程實踐和行業經驗的設置規范要點：
核心原則：內置旁路是保護機制，不是常規運行通道！
功能定位與設計目標
1. 核心功能：在特定、預設的異常工況下，暫時、快速地將含塵煙氣繞過布袋過濾單元（濾袋區），直接引入除塵器出口或煙囪，以保護昂貴的濾袋免受不可逆的損傷。
2. 主要應用場景：
入口煙氣溫度超高： 超過濾袋材質允許的長期或瞬時最高耐受溫度（通常設定在高于最高連續運行溫度10-25°C，或達到濾袋瞬時耐受溫度下限）。
入口煙氣溫度過低（存在露點腐蝕風險）： 接近或低于酸露點溫度，可能導致濾袋結露、糊袋、板結和腐蝕（設定點需根據燃料/工藝硫含量、水分等計算確定）。
鍋爐/窯爐點火或低負荷運行期間：煙氣中含有未燃盡油霧或高濃度可燃物，存在燒袋或爆炸風險。
緊急停機/故障：主引風機故障等導致系統異常停運時，需要快速排空煙氣。
(可選/特定場景)在特定工藝要求下，需要短暫直接排放未經處理的煙氣（需符合環保法規要求，通常不推薦作為常規手段）。
3. 設計目標：
快速響應： 能在檢測到異常信號后數秒內（通常<10秒）完成旁路閥開啟和主路閥關閉/隔離。
可靠隔離： 旁路閥開啟時，必須能有效隔離濾袋區，防止高溫/低溫/有害煙氣進入濾袋區。
密封嚴密： 在正常過濾運行時，旁路閥門必須保持零泄漏（或極低泄漏率，符合設計要求），防止未經過濾的煙氣“短路”排放。
操作安全：設置明確的操作規程和連鎖保護，防止誤操作。
結構合理： 旁路通道設計應流暢，減少阻力積灰。
二、 關鍵設置規范
1. 觸發條件與設定點：
溫度超高保護：設定點必須低于濾袋材質的最高連續運行溫度和瞬時耐受溫度。通常：
最高連續運行溫度 + 10°C - 20°C 作為報警點。
最高連續運行溫度 + 20°C - 30°C 或瞬時耐受溫度下限 - 5°C - 10°C 作為旁路啟動點（具體需根據濾袋供應商數據和安全裕度確定）。至少設置兩個獨立的溫度傳感器，采用“二取二”或“三取二”邏輯觸發以提高可靠性，防止誤動。
溫度過低（露點）保護：設定點需高于計算出的酸露點溫度（ADT）一定裕度（例如5-10°C），確保煙氣在進入濾袋前不會結露。同樣需要多點檢測和可靠邏輯。
其他工況觸發：如用于點火/低負荷保護，通常與鍋爐/窯爐的運行信號（如油槍狀態、負荷信號）連鎖。需要工藝專業明確觸發條件。
緊急按鈕：在控制室和現場關鍵位置設置手動緊急旁路啟動按鈕，供操作人員在自動系統失效或緊急情況下使用。
2. 閥門選擇與要求：
類型：必須選用密封性能極佳的閥門。首選：
雙百葉擋板閥（Double Dump Valve）：具有兩道密封葉片，中間通入密封風（如壓縮空氣或熱空氣）形成氣封，是旁路隔離閥的金標準，能達到接近零泄漏。
高溫/耐磨密封蝶閥： 選用特殊密封材料（如金屬硬密封、高性能石墨、氟橡膠等）的蝶閥，需確保在最高設計溫度下仍有良好密封性。泄漏率需明確要求（通常要求≤0.1%）。
閘閥/插板閥： 在空間允許且需要絕對切斷時使用，但開關速度可能較慢。
執行機構：
快速動作： 必須配備快速執行機構（氣動或液動優先，電動需高速型），確保開關時間符合設計要求（通常全開/全關時間≤10秒）。
故障安全位置： 執行機構應設計為失電/失氣/失信號時自動處于安全位置。通常：
旁路隔離閥 (連接濾袋區與旁路通道的閥)：故障關 (Fail Close) - 保證正常過濾時旁路關閉。
旁路閥 (主旁路通道上的閥)：故障關 (Fail Close) - 保證正常過濾時旁路關閉。或者，對于雙百葉閥，其密封風閥應為**故障開 (Fail Open)，確保失能時密封風持續供應。
位置反饋：閥門必須配備可靠的開/關位置限位開關，并將信號反饋至控制系統，用于連鎖和狀態顯示。
材質： 閥體、閥板、閥座材質必須耐受最高設計煙氣溫度、腐蝕（考慮酸露點）和粉塵磨損。常用304/316不銹鋼或更高等級材料。
3. 連鎖控制邏輯：
核心連鎖：當旁路啟動條件滿足時，控制系統應自動執行：
1. 開啟旁路閥。
2. 關閉（或保持關閉）通往濾袋區的入口閥門（如果設計有專門隔離閥）。
3. 關閉（或保持關閉）濾袋區出口閥門（如果設計有專門隔離閥）。
4. (如果旁路閥是雙百葉型) 自動開啟并持續供應密封風。
5. 向主控室發出聲光報警，明確指示“旁路已投入”。
復位邏輯：旁路投入通常是自保持的。只有當觸發條件消除（如溫度恢復正常并穩定一段時間）且操作員在控制臺/現場手動確認復位后，系統才能按順序關閉旁路閥、打開主路閥門，恢復正常過濾。嚴禁旁路自動退出！ 手動復位確保操作員確認現場安全。
與主設備連鎖： 旁路狀態信號應送至鍋爐/窯爐DCS系統，必要時可連鎖調整主設備運行（如降低負荷）。
4. 路通道設計：
尺寸：流通面積應足夠，保證在旁路開啟時，煙氣能順暢通過，不會對主引風機造成過大背壓**或導致煙氣外溢。通常按最大煙氣量設計。
流線型設計：減少阻力，避免積灰區域。內壁光滑耐磨。
保溫與伴熱： 旁路管道必須進行充分保溫。在低溫保護旁路或環境溫度較低時，需考慮電伴熱或蒸汽伴熱，防止煙氣在旁路通道內結露腐蝕。
接入點： 入口側接入點應在除塵器入口煙道（盡可能靠近除塵器），出口側接入點應在除塵器凈氣室出口或出口煙道。確保旁路開啟時能有效隔離濾袋區。
5. 密封風系統（針對雙百葉擋板閥）：
氣源：穩定、潔凈、干燥（露點低于環境溫度）的壓縮空氣或熱空氣。設置備用氣源或儲氣罐。
壓力與流量：密封風壓力必須持續穩定地高于旁路通道內可能出現的最高煙氣壓力（通常高500-1000Pa），并保證足夠流量形成有效氣封。設置壓力、流量監測和低壓報警。
過濾：密封風需經過精細過濾（如精密過濾器），防止雜質損壞閥門密封面或進入煙氣系統。
控制閥： 密封風閥應與旁路閥連鎖（旁路閥開時密封風開，旁路閥關時密封風可關或保持微正壓）。
三、 操作與維護規范
1.操作規程：
明確旁路系統啟動的觸發條件、自動/手動操作步驟、復位步驟。
強調旁路是臨時保護措施，投入后必須盡快查明原因并消除異常，恢復濾袋區運行。記錄每次旁路投入的原因、時間、時長。
嚴禁將旁路作為常規煙氣通道使用（除非設計允許且符合環保要求）。
定期測試旁路閥門的開關動作和密封性（在停機或安全條件下）。
2. 維護保養：
定期檢查： 閥門密封面磨損、執行機構狀況、連桿機構、限位開關、密封元件（如填料、O型圈）。
定期測試：密封風壓力、流量；閥門動作時間和位置反饋準確性；連鎖邏輯功能。
清潔： 防止閥門活動部件積灰卡澀。清潔旁路通道積灰（停機時）。
校準：定期校準溫度傳感器等關鍵儀表。
3.記錄： 詳細記錄所有檢查、測試、維護活動和旁路啟停事件。
四、 重要注意事項
1. 環保合規性： 旁路開啟意味著未經處理的煙氣直接排放。必須嚴格遵守當地環保法規。旁路的使用應有嚴格記錄，并僅限于設計允許的保護工況。某些地區可能要求旁路排放口也安裝CEMS（連續排放監測系統）并聯網。
2. 零泄漏是核心： 旁路閥的正常狀態密封性能是系統可靠性的關鍵。任何泄漏都會導致粉塵排放超標和濾袋壽命縮短。閥門選型和維護必須確保這一點。
3. 溫度測量準確性：觸發旁路的關鍵是溫度。測溫元件的選型（熱電偶類型K, S等）、安裝位置（代表性、避開熱輻射/冷壁）、保護和校準至關重要。
4. 與濾袋匹配：旁路溫度設定點的核心依據是所用濾袋的耐受溫度。更換濾袋材質時，必須重新評估和調整旁路設定點。
5. 專業設計：內置旁路系統的設計應由有經驗的除塵器制造商或專業設計院完成，充分考慮具體工藝條件、煙氣特性、除塵器結構和安全要求。
脈沖布袋除塵器內置旁路系統的設置規范核心在于安全、可靠、快速響應和嚴密隔離。它通過精確的觸發設定、高性能的密封閥門、嚴密的連鎖邏輯和清晰的操作維護規程，在極端工況下為昂貴的濾袋提供至關重要的保護。設計、安裝、調試和運維的每個環節都必須嚴格把關，確保該系統在需要時能可靠動作，在正常運行時能嚴密關閉，并始終符合環保要求。
