除塵濾袋長度、直徑設計規范
添加時間：2025-06-10 | 文章錄入：秩名 | 文章來源：原創

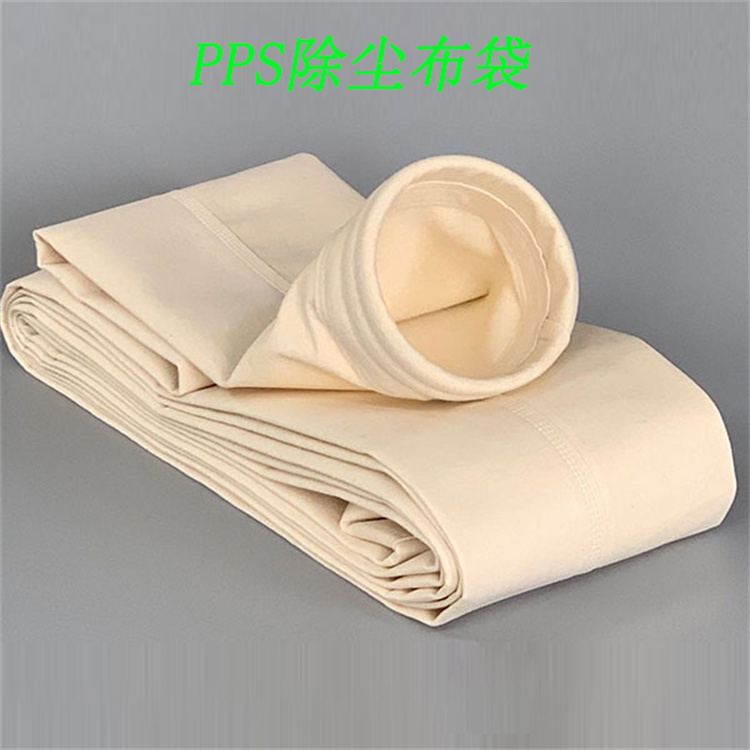

脈沖布袋除塵器中，濾袋的長徑比設計是關鍵參數，直接影響除塵效率和運行穩定性。以下是設計規則和考慮因素：1. 長徑比定義
長徑比指濾袋長度與直徑的比值，公式為：\[ \text{長徑比} = \frac{\text{濾袋長度}}{\text{濾袋直徑}} \]
2. 設計規則常見范圍：長徑比一般要小于60，具體選擇取決于工況和設計要求。長度限制：濾袋長度一般在2米到8米之間，過長可能導致清灰不均和濾袋磨損。直徑選擇：直徑通常為120mm到160mm，過大可能影響清灰效果，過小則增加濾袋數量。 3. 考慮因素
過濾風速：高風速下，長徑比應較小，以減少阻力；低風速下，可適當增大長徑比。粉塵特性：粘性大或濕度高的粉塵，長徑比應較小，便于清灰。清灰方式：脈沖清灰可支持較大的長徑比，機械振打清灰則適合較小的長徑比。設備空間：空間有限時，可增大長徑比以減少占地面積。
4. 設計步驟1. 確定過濾風速：根據粉塵性質和濃度選擇合適的風速。2. 計算過濾面積：根據處理風量和過濾風速計算所需過濾面積。3. 選擇濾袋尺寸：根據過濾面積和長徑比范圍確定濾袋長度和直徑。4. 校核清灰效果：確保長徑比不會影響清灰效果和濾袋壽命。
5. 實例假設處理風量為10000 m³/h，過濾風速為1.5 m/min：-過濾面積：\( \frac{10000}{1.5 \times 60} \approx 111 \text{m}² \)選擇濾袋：直徑150mm，長度6米，長徑比為40:1，符合常見范圍。結論
合理設計長徑比需綜合考慮過濾風速、粉塵特性、清灰方式和設備空間，確保除塵器高效穩定運行
長徑比指濾袋長度與直徑的比值，公式為：\[ \text{長徑比} = \frac{\text{濾袋長度}}{\text{濾袋直徑}} \]
2. 設計規則常見范圍：長徑比一般要小于60，具體選擇取決于工況和設計要求。長度限制：濾袋長度一般在2米到8米之間，過長可能導致清灰不均和濾袋磨損。直徑選擇：直徑通常為120mm到160mm，過大可能影響清灰效果，過小則增加濾袋數量。 3. 考慮因素
過濾風速：高風速下，長徑比應較小，以減少阻力；低風速下，可適當增大長徑比。粉塵特性：粘性大或濕度高的粉塵，長徑比應較小，便于清灰。清灰方式：脈沖清灰可支持較大的長徑比，機械振打清灰則適合較小的長徑比。設備空間：空間有限時，可增大長徑比以減少占地面積。
4. 設計步驟1. 確定過濾風速：根據粉塵性質和濃度選擇合適的風速。2. 計算過濾面積：根據處理風量和過濾風速計算所需過濾面積。3. 選擇濾袋尺寸：根據過濾面積和長徑比范圍確定濾袋長度和直徑。4. 校核清灰效果：確保長徑比不會影響清灰效果和濾袋壽命。
5. 實例假設處理風量為10000 m³/h，過濾風速為1.5 m/min：-過濾面積：\( \frac{10000}{1.5 \times 60} \approx 111 \text{m}² \)選擇濾袋：直徑150mm，長度6米，長徑比為40:1，符合常見范圍。結論
合理設計長徑比需綜合考慮過濾風速、粉塵特性、清灰方式和設備空間，確保除塵器高效穩定運行
