為便于1#、2# 焦爐煙道氣脫銷脫硫裝置空冷器的積灰清理，減少人工清洗的工作量，此次焦爐煙道氣提出改造項目中新更換的空冷器頂部設置了噴淋沖洗裝置，通過接入一定壓力和流量的洗水、可實現對換熱管的自動沖洗。
根據技術協議明確的原實施方案，空冷器沖洗水采用消防水，同時在空冷器的底部設置污水截流水箱，污水箱內的水就進排入熄焦池。目前，因唐山市匯豐焦化生產中要求全部采用干熄焦工藝；并取消濕熄焦，導致空冷器的沖洗污水無法再進入熄焦池處理。現根據唐山市匯豐焦化的要求，空冷器循環水沖洗的工藝，即在原污水箱一則設置循環沖洗水泵，循環沖洗水采用系統中的低溶度硫氨溶液，不在外排洗污水。
上述沖洗方案的調整要求與實施匯豐焦化公司完成，我四明環保設備有限公司負責提供技術服務，并提供兩套焦爐循環沖洗中的增設設備及材料如下；


序號	名稱	規格型號	數量	材料	備注
1.	沖洗水泵	ISG125-250 55KW	2臺	不銹鋼泵體	循環泵
2.	硫氨溶液泵	65-HB-LF-M2 4KW 流量10m³／h揚程30m	2臺	不銹鋼泵體	耐腐 耐磨泵
3.	無縫鋼管	Φ57X3.5	40m	20#	補水泵
4.	無縫鋼管	Φ18X2	0.5m	304	壓力表管
5.	無縫鋼管	Φ57X3.5	40m	304	硫氨溶液
6.	無縫鋼管	Φ108X4	80m	304	沖洗水
7.	無縫鋼管	Φ159X5	6m	304	沖洗水
8.	90 º彎頭	DN100	16只	304	根據走向調整
9.	90 º彎頭異徑	DN100X65	4只	304
10.	等徑三通	DN100	2只	304
11.	異徑三通	DN100X65	4只	304

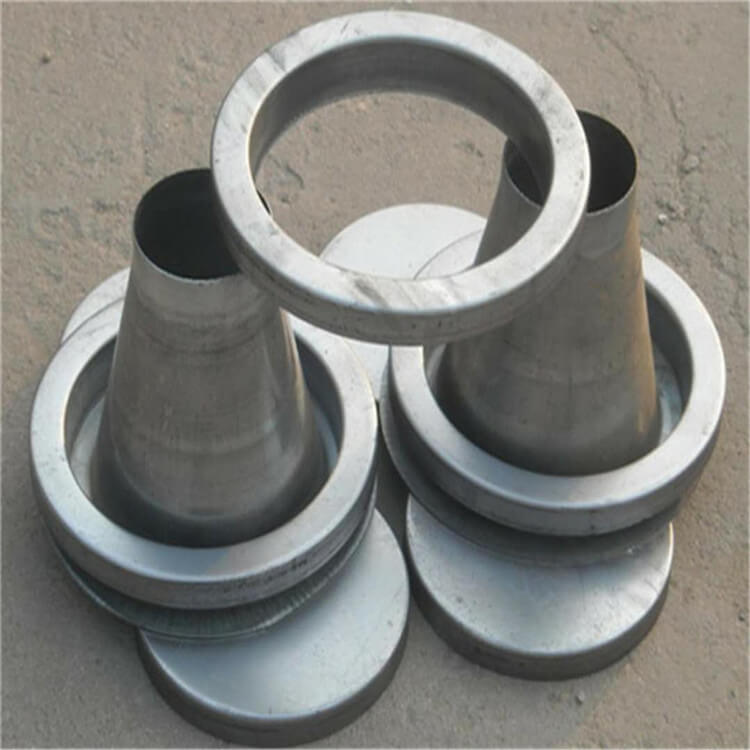

12.	同心異徑接頭	DN100X65	2只	304	根據溶液泵調整
13.	同心異徑接頭	DN100X50	1只	304	根據水泵進口調整
14.	同心異徑接頭	DN150X100	3只	304	根據水泵進口調整
15.	Y型過濾器	DN150	2只	304	根據水泵進口調整
16.	閘閥	Z41H-16 DN100	3只	304	根據水泵進口調整
17.	閘閥	Z41H-16 DN150	3只	304	根據水泵進口調整
18.	截止閥	J41H-16 DN100	2只	304	水泵出口
19.	止回閥	H44H-16 DN100	2只	304	水泵出口
20.	排污閥	Z41H-16 DN100	2只	304	水箱出口
21.	截止閥	J41H-16 DN50	2只	鋼制	補水管
22.	板式平焊法蘭	DN50-PN16 PL RF	4只	20#	GB9119
23.	板式平焊法蘭	DN50-PN16 PL RF	4只	304	GB9119
24.	板式平焊法蘭	DN100-PN16 PL RF	12只	304	GB9119
25.	板式平焊法蘭	DN150-PN16 PL RF	1O只	304	GB9119
26.	柔性石墨墊片	C-1220 DN50-PN16	4只	石墨	GB/T4622.2-2008
27.	柔性石墨墊片	C-1220 DN100-PN16	18只	石墨	GB/T4622.2-2008
28.	柔性石墨墊片	C-1220 DN150-PN16	6只	石墨	GB/T4622.2-2008
29.	緊固件		一批		與法蘭配帶供貨
30.
